例如，某建筑物四周的广告灯箱，采用电子镇流器的荧光灯照明。三相线路的负荷均衡，每相电流大约为90A，但是零线电流达到160A。
实际上，零线电流过大的现象现在越来越普遍。为什么三相电的负荷平衡，零线上却还是会出现电流，并且电流达到相线电流的150%以上呢?这是由于整流电路导致的。

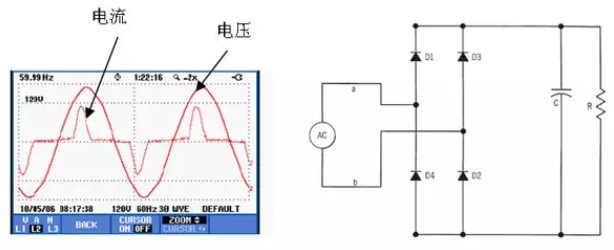

图1的右图所示的是一个典型的单相整流电路，这种电路从电网吸取的电流为脉冲状，如图1的左图所示。
图 1
当相线的电流波形为正弦波时，如果它们相差120°，并且幅度相同，在零线上矢量叠加的结果是总和为零。这是大家所熟悉的。

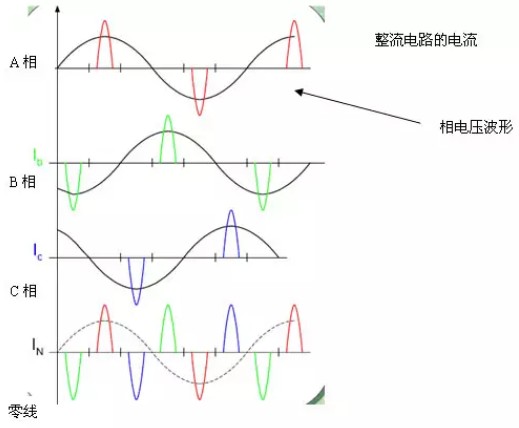

但是如果相线上的电流是脉冲状的，并且相差120°，则他们在中线上叠加的结果如图2所示。从图3可知，零线上的脉冲电流是相互错开的，无法抵消。数一下零线上的脉冲电流个数，在一个周期内有三个，因此零线上的电流是各相线电流的总和。按照电流有效值的算法，零线上的电流是相线电流数量的1.7倍。
如果整流电路的电流的脉宽大于60°，就会在中线上发生重叠现象，这时中线上的一部分电流发生抵消，实际的零线电流会小于相线电流的1.7倍。
整流电路输入的脉冲电流的宽度与整流电路中的滤波电容、负载的大小等因素有关。
图 2

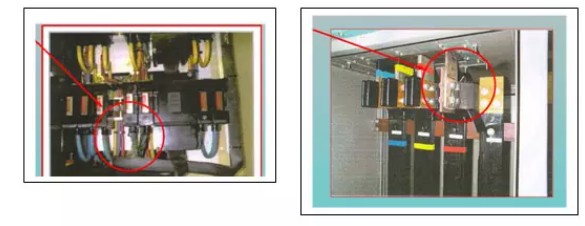

由于现代电气负荷大多数为整流电路负载，因此即使三相负荷平衡，零线上也会有较大的电流。零线电流过大的危害十分严重，主要是因为两个方面的原因，第一，零线的截面积并不比相线大，超过相线的电流必然会导致零线过热;第二，零线上没有保险装置，不能象相线那样在过流的清况下自动断开。因此，零线上过大的电流构成了巨大的火灾隐患。图3是开关柜中零线电流过大导致过热的情况。
图 3
处理方法
SRN系列零线谐波电流阻断器滤波器串联安装在三相四线制中性线上，能够减小中性线上零序谐波电流，减小电磁干扰
SRN会造成中性线零点电压漂移，提高母线电压，相-地电压可能升高6%左右

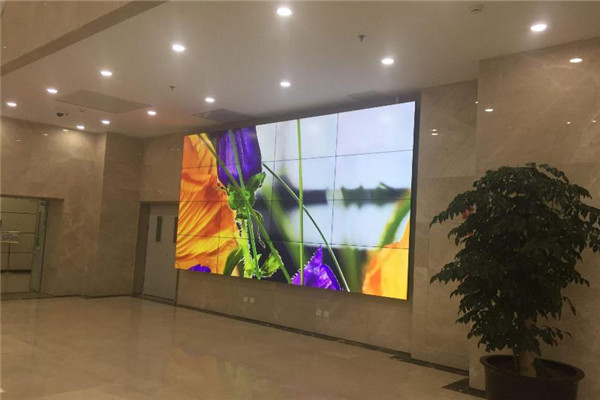

适用于负载单一，三相平衡且负载对电压具有一定容忍性的三相四线环境，如大量使用节能灯的广告屏
不适用于对电压变动敏感的精密控制负载和三相不平衡较为严重的负载
应用场所
SRN零线谐波电流阻断器使用场合为包含大量非线性负荷的建筑物场合，主要包括：
1) 写字楼、办公楼：大量的办公自动化设备，电脑、打印机、复印机、UPS电源、节能灯、广告牌；
2) 科研楼：大量的信息设备、UPS电源、科学仪器、节能灯；
3) 通信机房：大量的信息处理设备、服务器、UPS电源、通信设备；
4) 交通指挥中心：大量的信息处理设备、服务器、UPS电源、通信设备；
5) 商场：节能灯、广告牌、大尺寸LED屏；
6) 医院：医疗设备、UPS电源、节能灯；
7) 金融机构：大量的办公自动化设备，信息通信设备、服务器、打印机、复印机、UPS电源、节能灯；
8) 酒店：节能灯、电脑、广告牌
主要电气指标：
| 消除零线电流的原理 | 串联高阻抗阻断3次谐波电流 |
| 适用系统 | 50Hz，380/220V |
| 零线电流控制 | 零线电流小于相线电流的50% |
| 基波电压降 | 小于10V |
| 工作环境 | -40 至 +50ºC，最高海拔3000米，相对湿度95% |
| 质量保证 | 3年内免费维修 |
外形尺寸
| 型 号 | 形式 | 宽（mm） | 高（mm） | 深（mm） | 重量（kg） |
| 50A | 壁挂 | 500 | 500 | 300 | 60 |
| 100A | 落地柜式 | 400 | 1200 | 400 | 80 |
| 150A | 落地柜式 | 400 | 1200 | 400 | 100 |
| 200A | 落地柜式 | 500 | 1200 | 500 | 120 |
| 250A | 落地柜式 | 500 | 1600 | 500 | 150 |
| 300A | 落地柜式 | 800 | 1600 | 500 | 190 |
| 400A | 落地柜式 | 800 | 1600 | 500 | 220 |
